一、技术概述
低压灌浆结构裂缝修补技术是当下混凝土建筑结构性裂缝修复主流工艺，采用恒定低压灌注方式，将高渗透环氧灌浆树脂均匀注入混凝土内部裂缝，完整填充缝隙空腔。固化后树脂与混凝土紧密结合，恢复构件原有整体性、抗拉抗压性能，同时实现长效防水防渗，适用于各类民用、工业建筑、桥梁隧道、地下室等混凝土结构微细裂缝补强处理，属于微创无损修复工艺，施工无需大面积凿除基面，对原有建筑结构无二次破坏。
二、修复原理
三、适用修复范围
裂缝宽度适配：0.05mm～1.5mm 发丝缝、表层裂缝、深层贯穿结构性裂缝；
适用建筑构件：混凝土梁柱、楼板、剪力墙、地下室底板 / 侧墙、水池、隧道、桥梁墩柱、设备基础；
可处理病害类型：荷载受力裂缝、混凝土收缩干缩裂缝、温差开裂、渗水微裂缝、钢筋膨胀锈蚀引发开裂。
四、配套施工材料与专用设备
（一）核心主材
（二）辅助耗材
（三）施工机具
五、标准化施工工艺流程
裂缝检测与基面清理
精准测量裂缝宽度、长度、走向；打磨裂缝两侧 5cm 范围混凝土表层，清除浮灰、油污、积水、松散砂浆，保证基面干燥干净，保障封缝胶粘结牢固。

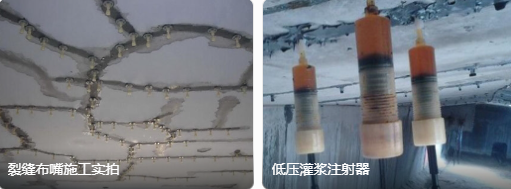

安装注浆底座
沿裂缝走向每隔 20–30cm 固定一个注浆嘴，裂缝较窄适度加宽间距，宽缝、分叉裂缝加密布置底座；预留注浆通道，其余缝隙整体封闭。
表层整体封缝
使用快干封缝胶均匀刮涂整条裂缝表面，完全封堵表层缝隙；常温静置约 1 小时，待封缝胶完全固化后试压，出现漏胶点位及时补封。
调配灌浆树脂
严格按照产品配比混合 A、B 两组份，单次少量调配，控制操作时间，避免树脂提前凝固失效。
低压匀速注浆施工
竖向裂缝遵循从下至上注浆，水平裂缝由一端向另一端推进；待相邻底座持续流出纯净树脂无气泡后封堵该注浆嘴，依次向前施工，每点位稳压 10 分钟保证缝隙填充饱满。
固化养护与表面修复
注浆完成静置 24 小时以上，禁止震动、碰撞构件；树脂完全固化需 2–3 天，之后铲除注浆底座，打磨墙面找平；养护 7 天后可开展粘结强度检测，完成整体验收。
六、低压灌浆核心技术优势
渗透性能优异
低压慢注工艺可深入混凝土深层发丝微缝，高压注浆难以渗透至细小毛细缝隙，修复更彻底；
微创不伤原有结构
无需大面积凿除混凝土，减少墙面大面积修补找平工序，完工后墙面美观度更高；
结构修复强度高
环氧树脂固化后粘结强度接近原生混凝土，有效恢复建筑结构承载力，防水防渗效果持久；
施工场景通用性强
设备轻便小巧，地下室、吊顶、梁柱侧面、狭小机房等受限空间均可正常施工；
施工周期短
封缝固化速度快，单区域修复完工速度快，施工期间建筑可正常使用，大幅减少停工损失。
七、低压灌浆与高压注浆工艺对比
| 对比项目 | 低压灌浆裂缝修补 | 高压注浆堵漏工艺 |
|---|---|---|
| 注浆压力 | 0.2–0.5MPa，缓慢渗透填充 | 1.0MPa 以上，冲击力强 |
| 适配裂缝规格 | 0.05–1.5mm 微细结构性裂缝 | 2mm 以上宽缝、大面积空鼓空洞 |
| 对原结构影响 | 压力温和，无二次开裂风险 | 高压易冲裂混凝土表层，产生新裂纹 |
| 渗透深度 | 渗透深，可填满深层隐蔽细缝 | 仅表层填充，深层缝隙填充不充分 |
| 主要适用场景 | 建筑结构补强、耐久性修复、细微裂缝防渗 | 快速止水堵漏、大面积空洞填充 |
八、施工验收标准
整条裂缝内部填充密实，无空洞、气泡断层；
表层无漏胶、渗水痕迹，墙面干燥无湿渍；
树脂与混凝土粘结牢固，铲除底座后无脱落分层现象；
粘结强度、抗压强度达到混凝土结构修补规范标准；
长期使用无再次开裂、渗水复发问题。
客服1
客服2
